产品概述
TR-ZW32 一、二次融合固封极柱是针对ZW32高压真空断路器支柱式的一二次深度融合方案而设计,内置有零序电压传感器、电磁式电流互感器(相电流和零序电流)。精度稳定、重量降低、安装简化,实现了ZW32高压真空断路器的智能融合。
产品特点

内置电容分压式电压互感器,直接输出标准小电压信号,简化了系统结构,减少误差源,提高了整个测量系统稳定性和准确性;

内置电流传感器的频率范围宽,测量范围大,线性度好,抗干扰能力强,在系统故障状态下可使保护装置可靠动作;

电压输出端二次短路时不会产生过电流,无铁磁谐振故障隐患,具有更好的设备安全性;

一、二次融合固封极柱集成度高、体积小、重量轻、能耗低,适合智能配网的高度集成应用

性能指标

电磁式电流互感器

类别 参数指标
额定一次电流 相电流:600A           零序电流:20A
额定二次电流 相电流:1V             零序电流: 0.2V
准确级  相电流:0.5级(5P10)  零序电流:1级(5P10)
额定负载 ≥20kΩ
额定频率 50Hz
绝缘水平 3kV
执行标准 IEC 60044-8;GB/T20840.8-2007
T/ZDG018-2018 配电网10kV及20kV交流传感器技术条件
工作环境 -40℃~70℃

零序电压传感器

类别 参数指标
额定一次电压 10kV/√3
额定二次电压 6.5V/3
准确级 3级
额定负载 2MΩ、5MΩ
额定频率 50Hz
绝缘水平 12/42/75kV
局部放电 ≤10pC(14.4kV)
执行标准 IEC 60044-8;GB/T20840.8-2007
T/ZDG018-2018 配电网10kV及20kV交流传感器技术条件
工作环境 -40℃~70℃
产品尺寸图

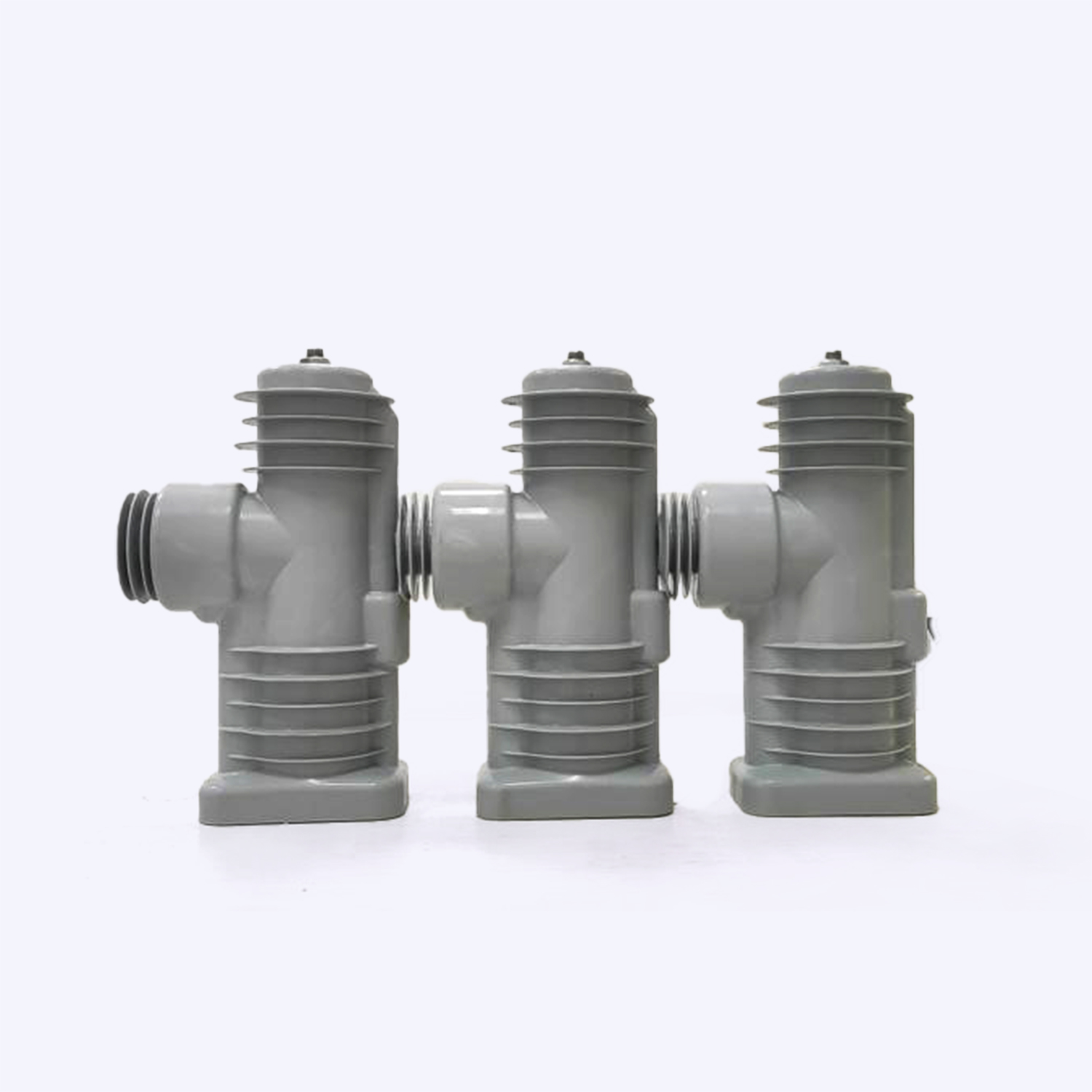

产品图片
产品安装图
