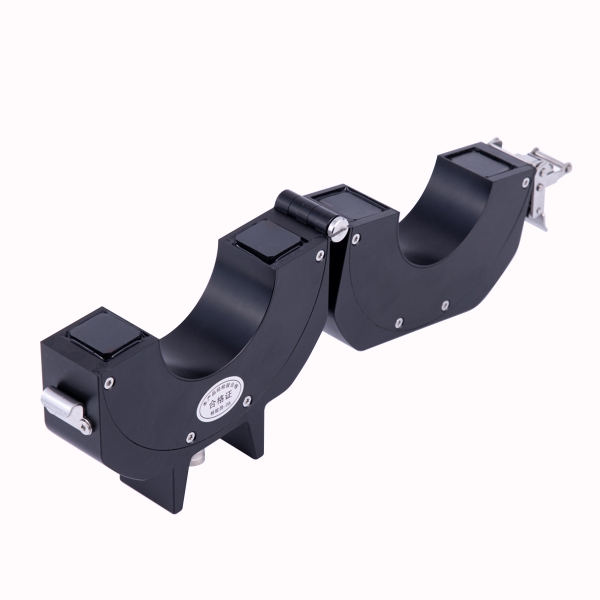

HF系列高频局放监测传感器
HF系列高频局放监测传感器 HF系列高频局放监测传感器 HF系列高频局放监测传感器 HF系列高频局放监测传感器 HF系列高频局放监测传感器 HF系列高频局放监测传感器

HF系列高频局放监测传感器

  • 产品介绍
  • 常见问题
  • 资质证书
  • 留言咨询
产品概述

局部放电监测现在是国际上已经被广泛认可并采用的诊断设备绝缘状况的一种技术手段。主要用于变电站的高压设备的例行检查或现场检测。用于监测并分析气体绝缘组合电器(GIS)设备内部局部放电信号,经数据分析系统进行集中分析,显示以及输出告警,进而监测并评估GIS设备运行状态,有效避免GIS高压设备的突发性事故。局部放电大量的数据以及现场的复杂情况,使对其实时监测成为有挑战的一项工作。当电缆内部发生局放时,高频电流会沿着接地线向大地传播,通过在地线上安装高频局放传感器检测高频电流信号实现局放检测。高频局放传感器使用罗果夫斯基线圈方式,在环状磁芯材料上围绕多圈导电线圈,高频电流穿过磁芯中心而引起的高频交变电磁场会在线圈上产生感应电压。传感器的测量回路与被测电流之间没有电气联接,属于非侵入式检测法,被测设备不需要停运。通过使用局放在线监测系统监视监测和局放趋势活动,可以持续观察其随时间的发展,以便在发生故障之前及时更换高压电缆或电缆附件。

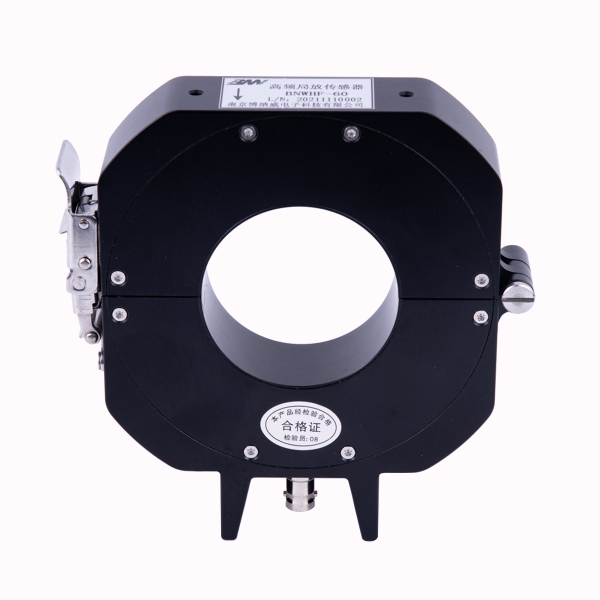

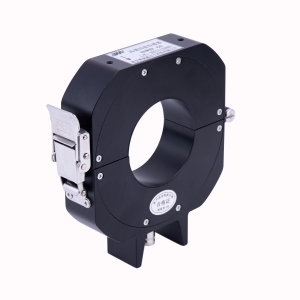

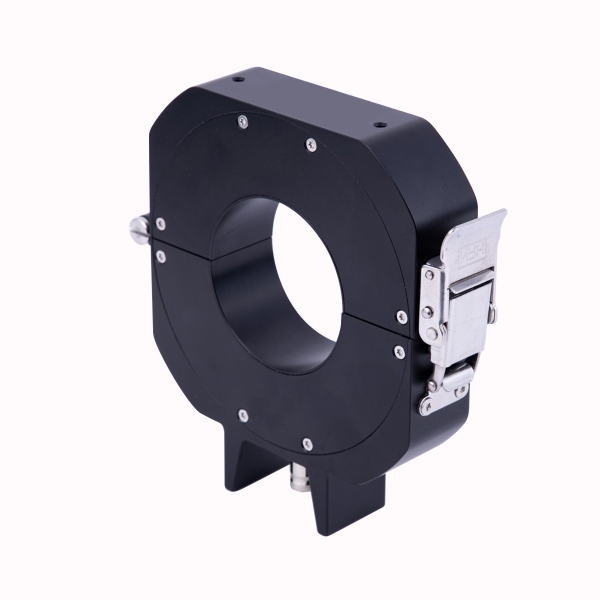

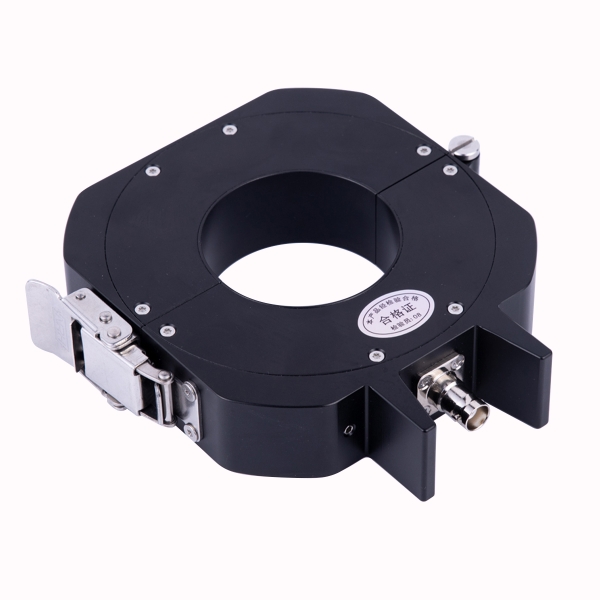

BNWHF系列高频局放传感器是一款可广泛应用于各种电量等级的电缆,开关柜,GIS,发电机,PT柜,断路器等高压电气设备的局部放电检测的传感器。可安装在电缆输入套管/浪涌电容器的接地线上,电缆本体或屏蔽层接地线上,开关设备中电流互感器的二次绕组上,发电机,变压器的中性线上。对发生在高压设备上的放电情况进行可靠性的实时在线监测与诊断,实现变电站检修数字化。为最终用户在设备预期的生命周期内,局放在线评估确保设备安全、可靠运行提供坚强的基础支撑。

产品特点

线性度好,精度高;响应速度快,可达到 ns 级别;

频带宽,可在 100kHz~50MHz 范围内工作;

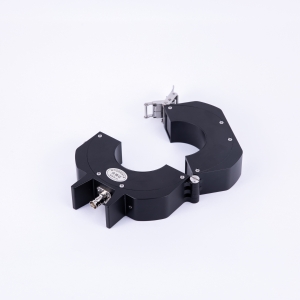

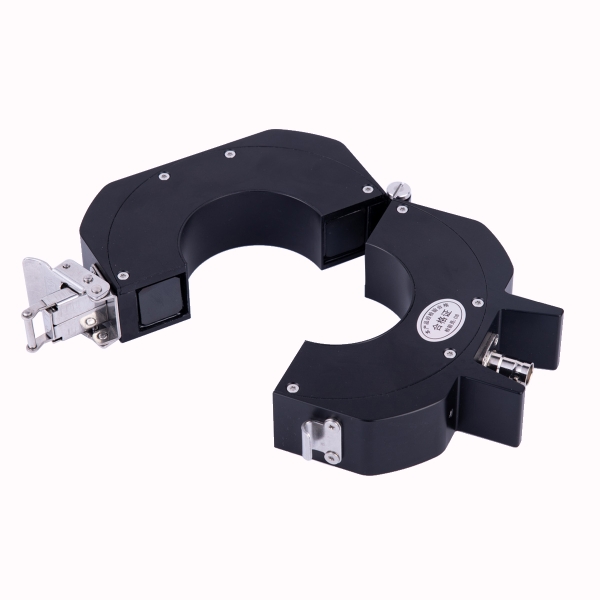

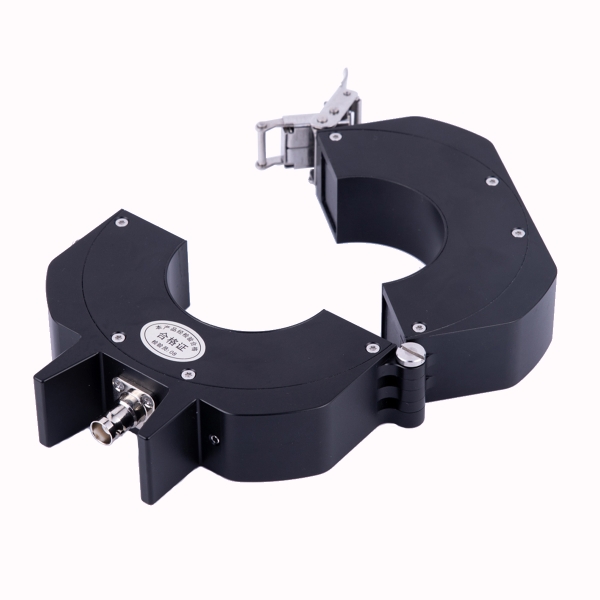

可开合结构,方便安装;

防水等级可达 IP68,户内户外均可使用。

应用范围
局部放电在线监测系统,各电压等级的SF6断路器、气体绝缘组合电器(GIS)设备、柜式开关、柱上开关、变压器设备和一次高压互感器。
性能指标
型号 BNWHF-60
F 工作频率范围 0.1MHz~50MHz
S 灵敏度 5pC
Z C 传输阻抗 12mV/mA
RM 匹配阻抗 50Ω
Ta 工作温度 -40℃~+85℃
Ta 储存温度 -40℃~+100℃
O 输出接口 BNC插座或RG5850-3/SMA铜头同轴线缆
P 防护等级 IP68
Φ 孔径 Φ60mm
W 重量 约1.1kg

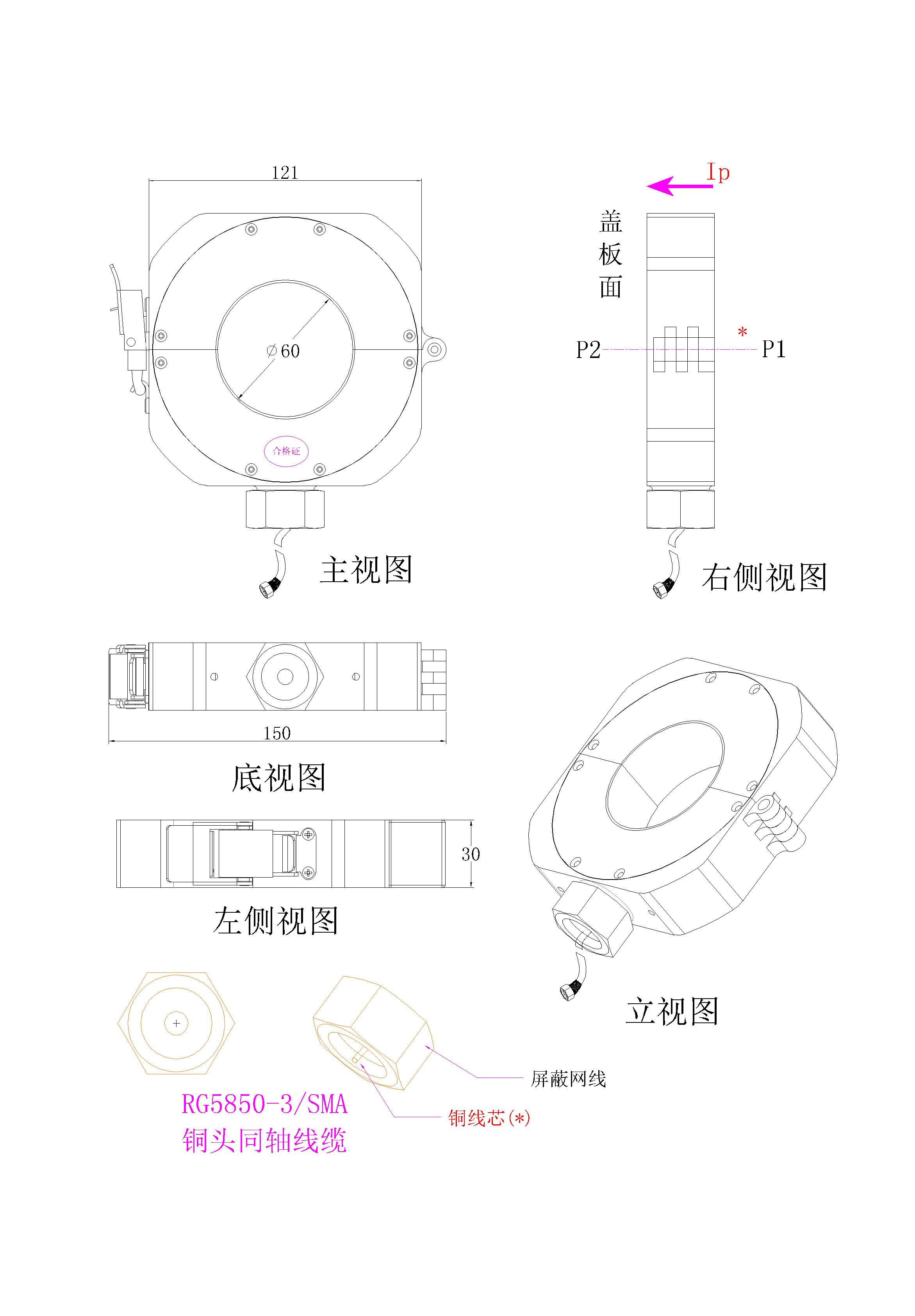

外形及安装尺寸、端子/引线定义
幅频特性

湖北天瑞电子股份有限公司的主营产品有:电流互感器、电压互感器、电流变换器、电压变换器、霍尔传感器等,希望可以帮到你。

天瑞公司现有三大业务领域分别是:继电保护与自动化、智能电网、新能源。其中,继保领域主要目标市场为:电量传感器、GPS同步时钟源;智能电网领域主要目标市场为:数显电力仪表、高压电能计量装置;新能源领域主要目标市场为:太阳能和风电转换装置、新能源电池监控装置等。

以满足客户需求为工作焦点,关注产品质量,提倡产品标准化,使经营业绩得到了蓬勃发展。近五年销售收入年均增幅为35%,高出行业增长水平20个百分点。 天瑞公司现有三大业务领域分别是:继电保护与自动化、智能电网、新能源。其中,继保领域主要目标市场为:电量传感器、GPS同步时钟源;智能电网领域主要目标市场为:数显电力仪表、高压电能计量装置;新能源领域主要目标市场为:太阳能和风电转换装置、新能源电池监控装置等。公司自成立之初,就致力做好做精做强电力电子产业,积极承担社会责任,高度重视人才培养,现已成为行业内广受尊重的企业之一。

2006年被推选为中国电器工业协会理事单位 2010年被评定为国家高新技术企业 2013年被中华全国总工会评为“工人先锋号”,被授予湖北省名牌 2014年被中国电子工业协会评为“全国电子信息行业最具社会责任企业”称号 2015年被授予湖北省著名商标2017年被评定为“中国驰名商标”

湖北天瑞电子股份有限公司从1998年在湖北省天门市成立, 有着超过20年的技术开发和生产管理的经验积累。

电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

按照用途不同,电流互感器大致可分为两类 : 测量用电流互感器:在正常工作电流范围内,向测量、计量等装置提供电网的电流信息。 保护用电流互感器:在电网故障状态下,向继电保护等装置提供电网故障电流信息。

剩余电流互感器是漏电保护器的检测元件,它的主要功能是检测通过互感器铁心的主电路的剩余电流(触电、漏电等接地故障电流),并将一次回路的剩余电流变换成二次回路的输出电压。剩余电流互感器是漏电保护器中最关键的部件之一。

电压传感器的原理: 对于交流电压测量,可用电压互感器作为传感元件,即使用一台电压互感器将被测电压降至到可利用的低电压,然后通过相关电路变换成与被测电压成线性关系的直流电压送入到数据采集系统和A/D转换器。 当被测电压为直流电压时,可用分压电阻作为传感元件,并联在被测元件两端的电阻值应足够大(一般应控制在消耗功率小于被测电机额定功率的1/1000以下)),以尽可能地减少该回路电流产生的损耗给测量值造成的影响,对于低压电机,应在10KΩ左右。取该被测电压在电阻上的一部分电压降作为信号,直接送入到数据采集系统和A/D转换器。

电压传感器的作用是自动检测电压,从而使我们能够对设备或系统的电压进行控制和显示,必要时采取过电压、欠电压等自动保护措施。
