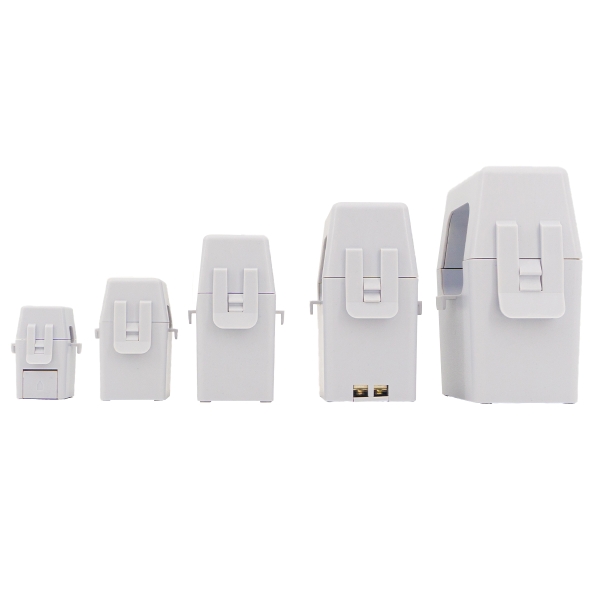

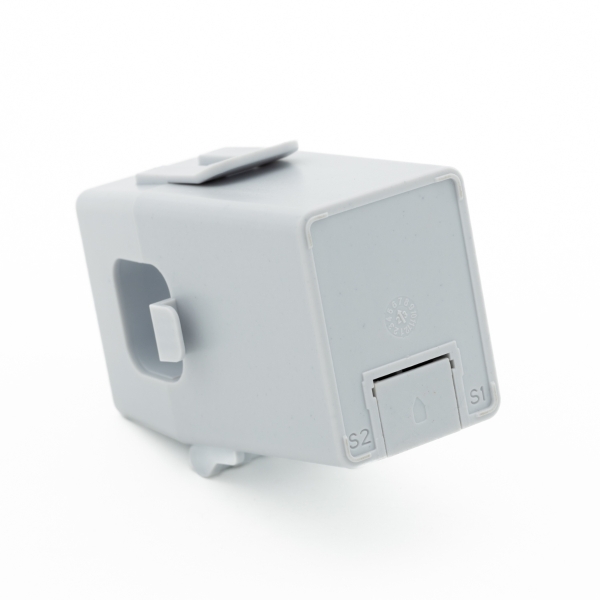

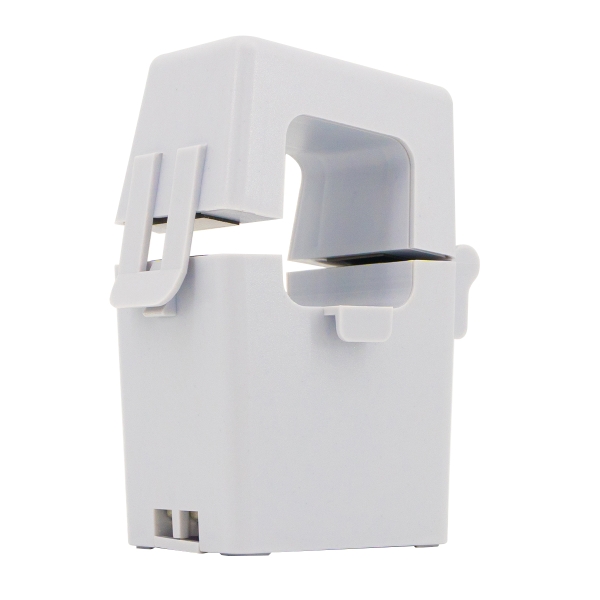

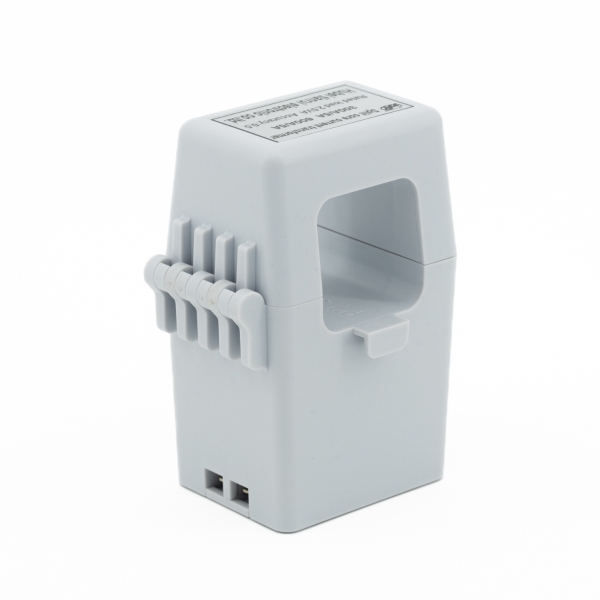

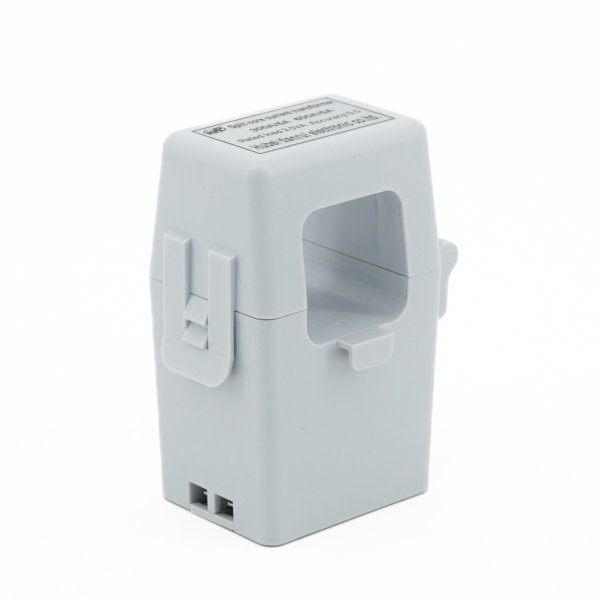

C系列开合式电流互感器

产品概述

TR-开合式C系列线缆型电流互感器，180度自由开合，户内使用。可在不停电、不断线的状态下快速安装、拆卸，操作简便。通过电磁感应原理，使被测源与人员和设备隔离，有效保障人员与财产安全。本系列产品有多种孔径与规格，满足不同使用与安装需求。

产品特点

卡扣结构固定，稳定性好

可根据主回路所用的电缆规格有多种穿芯孔径相对应

量限宽，抗饱和能力强。额定一次电流范围:1～1200A，额定二次电流范围:0～5A，电流变比范围可达100:1～10000:1

提供多种组合输出方式：输出安培级电流时可单独用PVC护套线接端子，输出毫安级电流可选择三相一体式采集端子，多种信号接口选择

采用高导磁磁芯，线性度好、灵敏度高

应用范围

农网改造项目，在线环保监控，智慧消防用电，低压配电系统，电气火灾监控，防火漏电系统，智慧用电系统，电量测量，电能质量分析及电气设备信号的采集，照明设备，电机，电力装置等设备的电力需求侧管理小电流接地系统等。

性能指标

外形及安装尺寸

产品型号	额定输入	额定输出	外形尺寸(mm)				产品规格书
产品型号	额定输入	额定输出	D	L	W	H	产品规格书
TRFK-10C	1A～50A	0.5mA～50mA	8.5	38.5	34	51
TRFK-16C	1A～100A	0.5mA～100mA	15	46	43	66
TRFK-24C	200A～300A	1A、5A	24	54	64	90
TRFK-36C	200A～600A	1A、5A	36	63.5	78.5	106
TRSK-50C	400A～1200A	1A、5A	50	76	95	126
