此款产品用于低压继电保护的信号隔离和采集；通过互感器将系统短路故障时的电流信号变换为适用于弱电回路的信号，精准的传递给基于微处理的电子电路；
产品使用特殊复合磁芯，导磁率高，剩磁小，有效防止在分合闸试验时产生的“励磁涌流”导致的首波畸变现象。
PCB安装方式，直接焊接在电路板上
导磁率高，漏磁小，一致性优
过载能力强，能承受20～40倍额定电流瞬时冲击不饱和
可以叠加30%直流分量波形不畸变
多种外形结构可供选择
| 电气 性能 参数 |
工作温度 | -25℃～+55℃/-40℃～+85℃可选 | 相对湿度 | ≤90%hPa |
|---|---|---|---|---|
| 内部绝缘 | 环氧树脂 | 绝缘电阻 | ≥500 MΩ/500V DC | |
| 工频耐压 | 3000V AC/1min | 耐受冲击电压 | 5000V（1.2/50μs标准雷电波） | |
| 额定负载 | ＞50kΩ | 工作频率 | 50～400Hz | |
| 精度等级 | 符合（IEC 61869-2）或 （GB 20840.2-2014）中保护用电流互感器的误差限值定义 |
环保 | 符合RoHS环保要求 |
| 实物图 | 型 号 |
额定输入 Iin |
额定准确限值输入/输出 (AC) |
误差限值 |
功率消耗 （VA) |
工频耐压 （V） |
外形尺寸 （mm） |
|---|---|---|---|---|---|---|---|
 |
TR0102-2BA | 1A,5A | 20A/3.53V,7.07V 50A/3.53V,7.07V 100A/3.53V,7.07V |
0.2，0.5级（5%～200%IPN） 1.0级（20～40IPN） 额定准确限值一次电流下的 复合误差≤5% |
≤0.5 | ≥3000 |  OD-H 32-27 |
 |

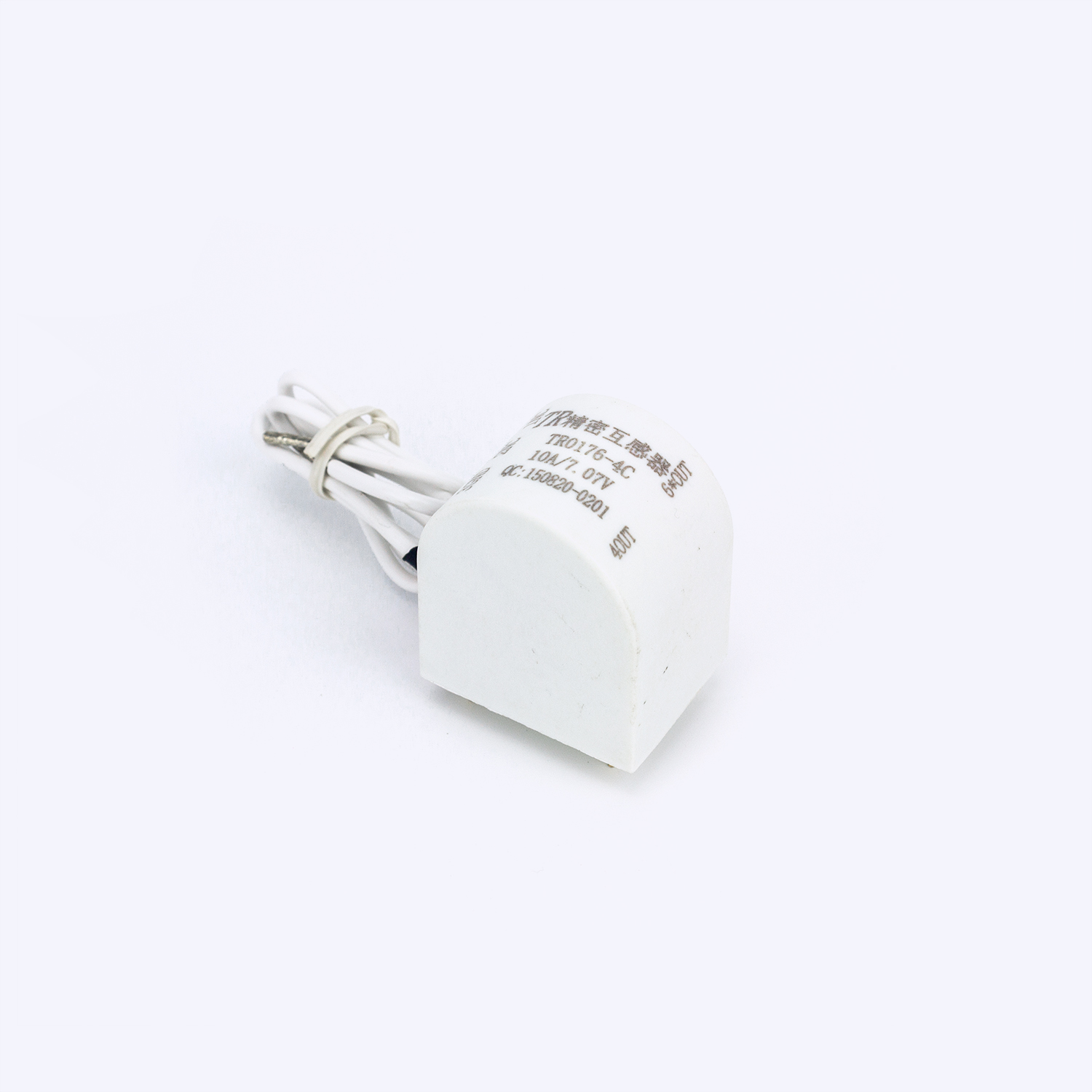

TR0176-4BA | 1A,5A | 20A/3.53V,7.07V 50A/3.53V,7.07V 100A/3.53V,7.07V |
≤0.5 | ≥3000 |  L-W-H 30-23-33 |
|
 |

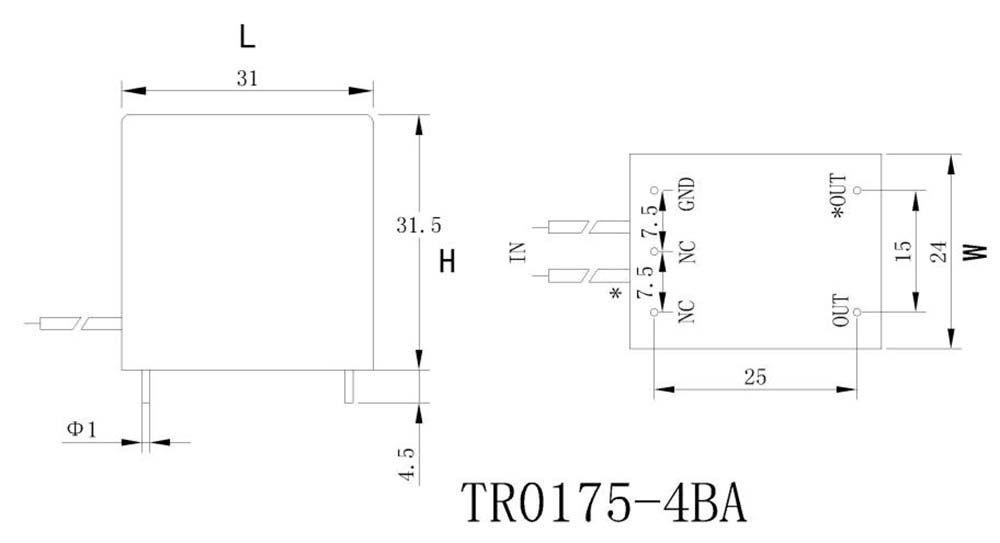

TR0175-4BA | 1A,5A | 20A/3.53V 50A/3.53V 100A/3.53V |
≤0.5 | ≥3000 |  L-W-H 31-24-31.5 |
|
 |

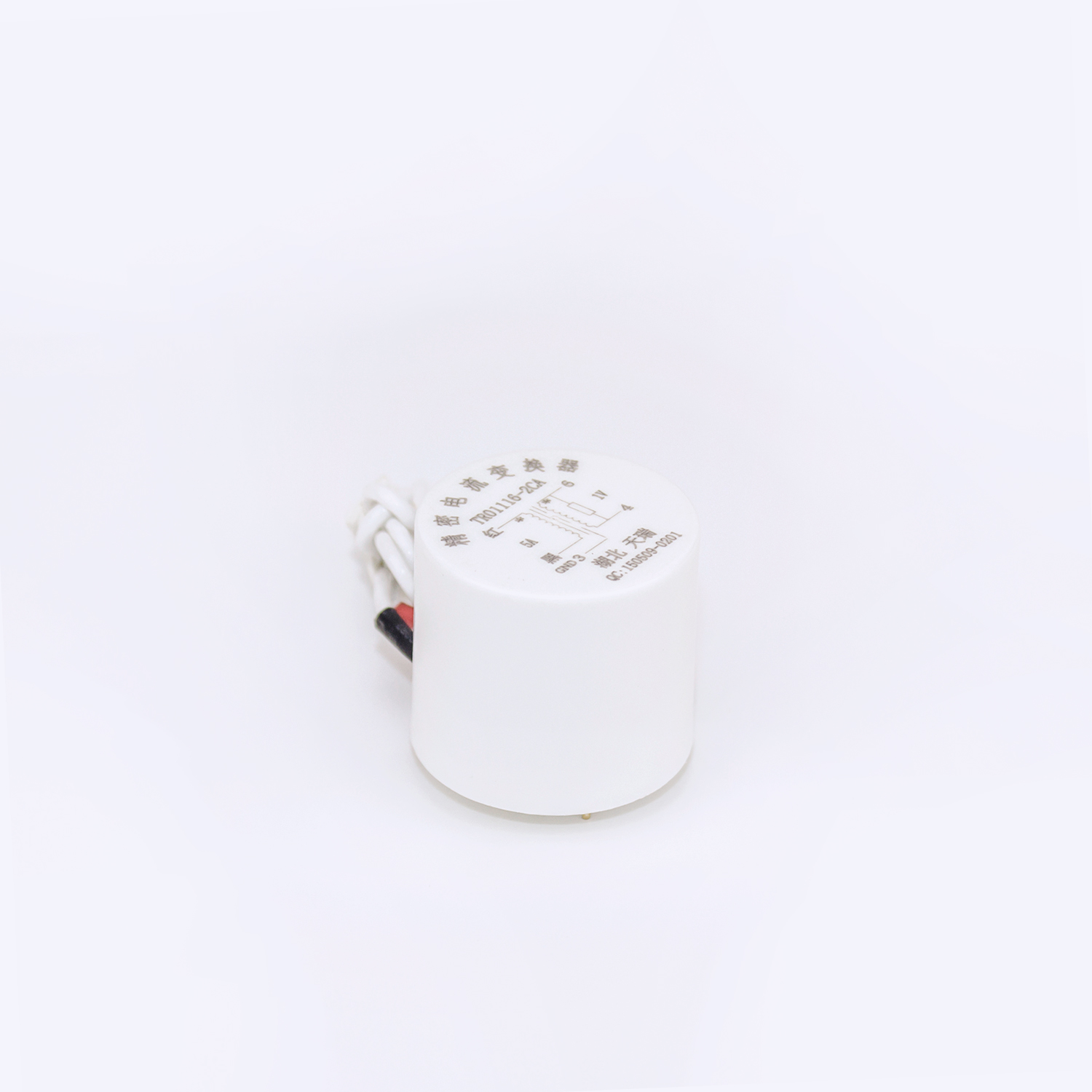

TR01116-2BA | 1A,5A | 20A/3.53V,7.07V 100A/3.53V,7.07V 200A/3.53V,7.07V |
≤0.5 | ≥3000 |  OD-H 34-30 |
|
 |
TR0134-6BZ | 1A,5A | 30A/3.53V,7.07V 150A/3.53V,7.07V 200A/3.53V,7.07V |
≤0.5 | ≥3000 |  L-W-H 35-32-28.5 |
备注：可根据用户需求定制参数。
