电路简单，无须外接工作电源，运行可靠。
暂态特性好，波形传递真实，过载能力强，能承受20～60倍额定电流瞬时冲击不饱和；
安装方式多样，可选PCB安装和螺栓固定方式
多种外形结构可供选择
| 电气 性能 参数 |
工作温度 | -25℃～+55℃/-40℃~～+85℃可选 | 相对湿度 | ≤90%hPa |
|---|---|---|---|---|
| 内部绝缘 | 环氧树脂 | 绝缘电阻 | ＞500 M Ohms/500Vdc | |
| 介质强度 | 3000Vac/min | 耐受冲击电压 | 5000V（1.2/50μs标准雷电波） | |
| 额定负载 | ＞50K Ohms | 工作频率 | 50～400Hz | |
| 精度等级 | 符合（IEC 61869-2）或 （GB 20840.2-2014）中保护用电流互感器的误差限值定义； |
环保 | 符合RoHS环保要求 | |
| 暂态特性 | 符合DL/T873-2004,DL/T663-1999 |
| 实物图 | 型 号 | 输入电流额定值 (AC) |
额定过载 输入电流/输出电压值 (AC) |
误差限值 | 暂态特性 | 功率消耗（VA) | 外形尺寸（mm） |
|---|---|---|---|---|---|---|---|
 |

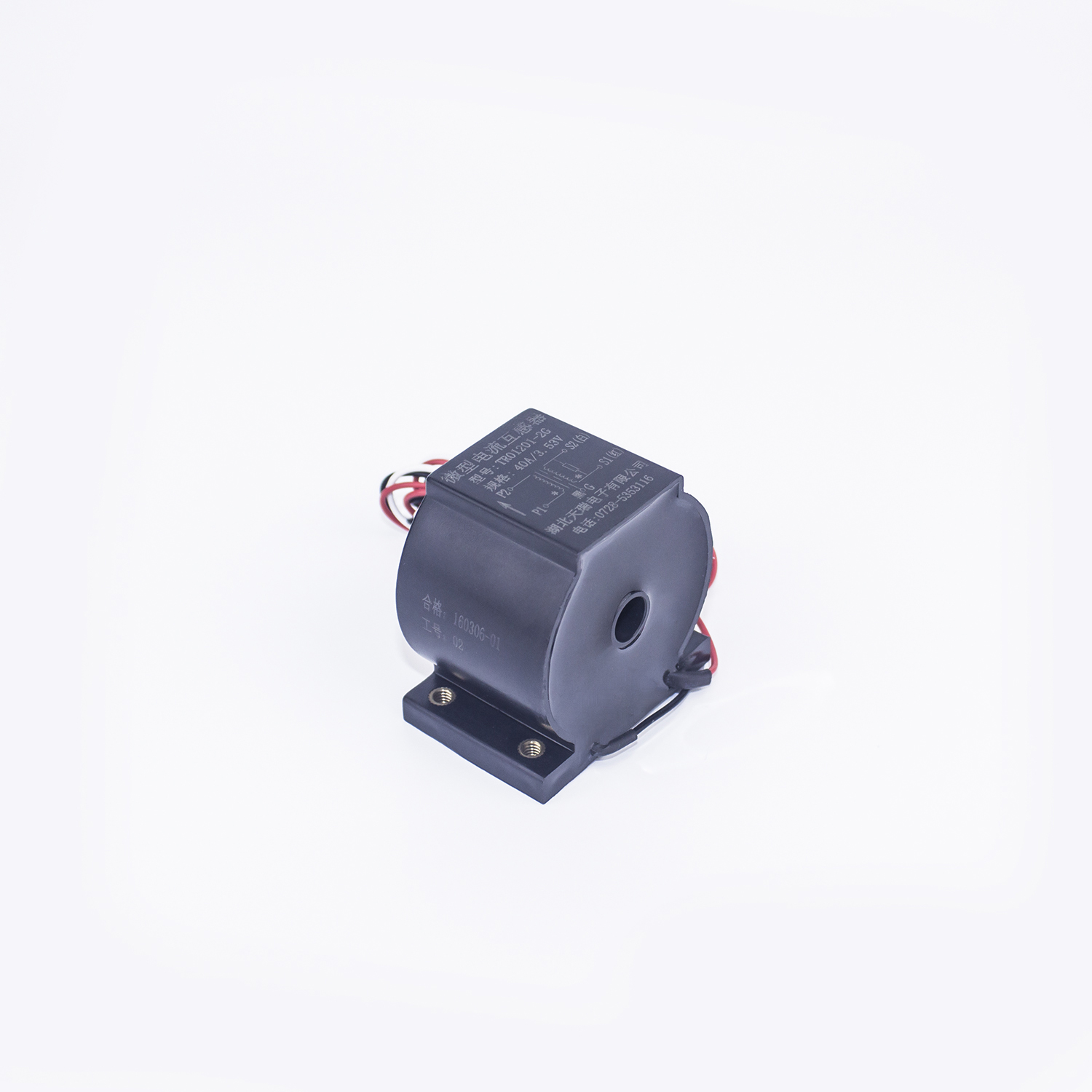

TR01201-2G | 1A,5A | 20A/3.53V,7.07V 40A/3.53V,7.07V 100A/3.53V,7.07V 200A/3.53V ,7.07V |
5%～200%额定电流输入范围内：0.5级; 20~40倍额定电流输入范围内1.0级； |
Tp=100ms,偏移系数cosθ=1.0， |
≤0.5 |  L-H-W-ID 50-35-50-9 |
 |

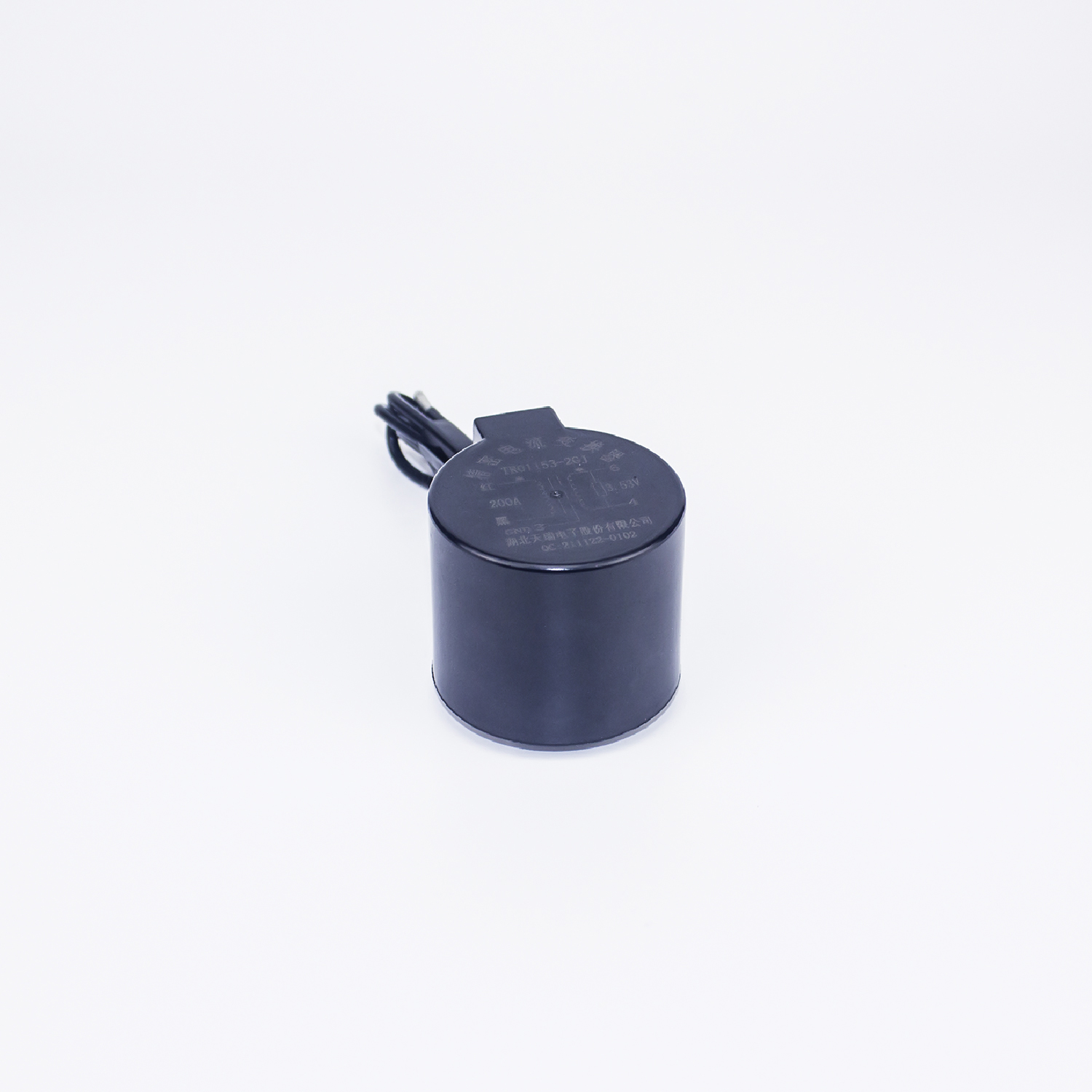

TR01153-2G | 1A,5A | 20A/3.53V,7.07V 40A/3.53V,7.07V 100A/3.53V,7.07V 200A/3.53V,7.07V |
≤0.5 |  OD-W-H 45-51-38 |
||
 |

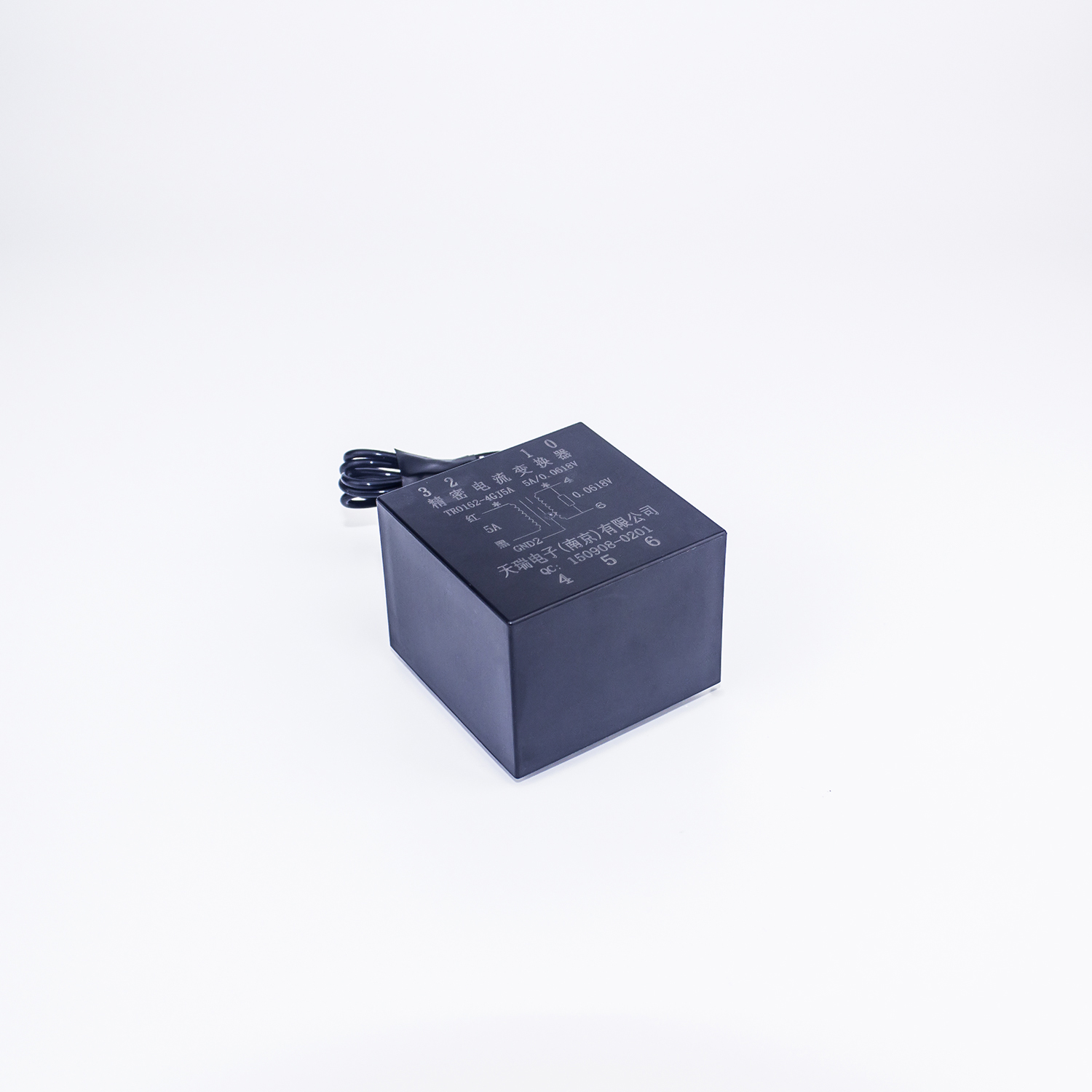

TR0162-4GJ | 1A,5A | 20A/3.53V,7.07V 40A/3.53V,7.07V 100A/3.53V,7.07V 200A/3.53V,7.07V |
≤0.5 |  L-W-H 54-54-41 |
备注：客户可根据系统需求定制参数。
1. 周期分量：3倍额定电流（In），Tp=100ms,偏移系数cosθ=1.0，测试50次后波形图：
2. 周期分量：20倍额定电流（In），Tp=100ms,偏移系数cosθ=1.0，测试50次后波形图：
