产品概述

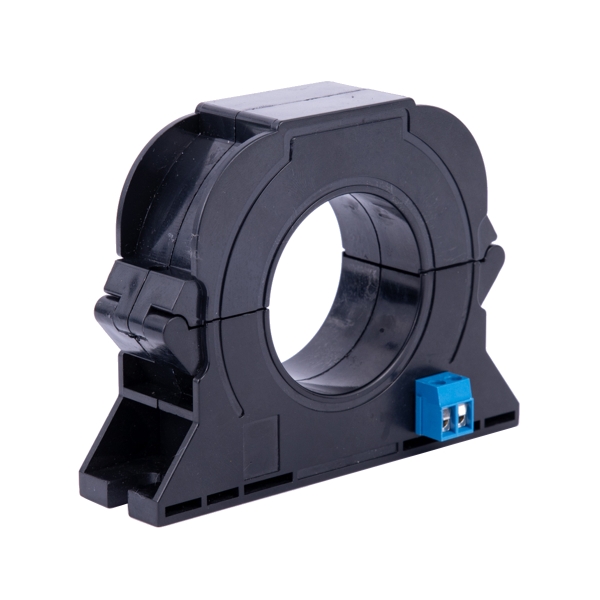

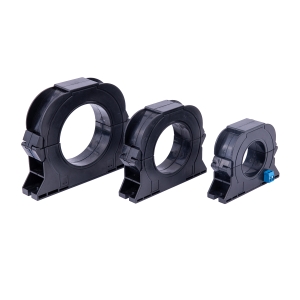

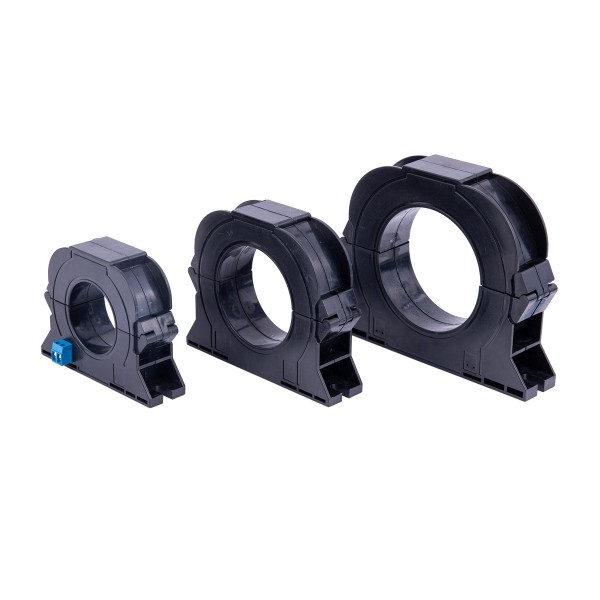

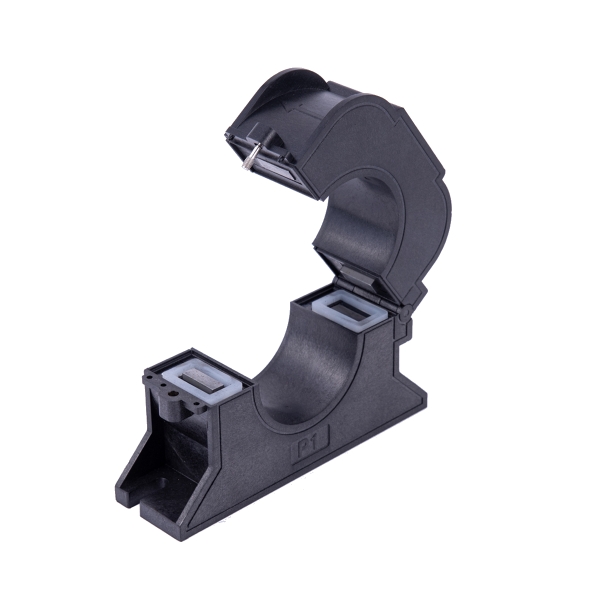

TR-B系列开合式剩余电流互感器，90度自由开合，可户外使用。可在不停电、不断线的状态下快速安装、拆卸，操作简便。本系列产品根据主回路所用的电缆规格有多种孔径相对应，满足不同使用与安装需求。采用高导磁性能磁芯，提高了互感器对剩余电流的响应时间。不平衡电流监测值优于5mA，大大降低由主回路电流磁场干扰而引起的误报警，误动作，为设备的可靠性提供了充分的保障。

产品特点

开合式结构，易于现场安装，操作方便

磁芯绕组结构件用环氧树脂浇注，切口端面吻合，稳定性好

采用高导磁超微晶磁芯，线性度好、灵敏度高

应用范围

电气火灾监控系统，消防设备电源监控系统，农网改造项目，智能用电系统，小电流接地系统，电磁继电保护，在线环保监控等。

性能指标

电气性能参数	工作温度	-40℃～+70℃	相对湿度	≤90%
	电压等级	0.4/0.66/0.72kV	线性范围	5%～1000%
	额定输入电流	0～1A	额定频率	50/60Hz
	额定输出	0～0.5mA或0～1V	工频耐压	3kV AC/1min
	精度等级	0.5、1.0	绝缘电阻	≥1000MΩ/500V DC
机械结构参数	外壳及骨架	PBT/PC阻燃等级94-V0	输出方式	护套线
	铁芯材质	超微晶	开合结构	“304”松不脱螺杆紧固
	封灌填充	环氧树脂	施工方案	底座安装螺杆固定

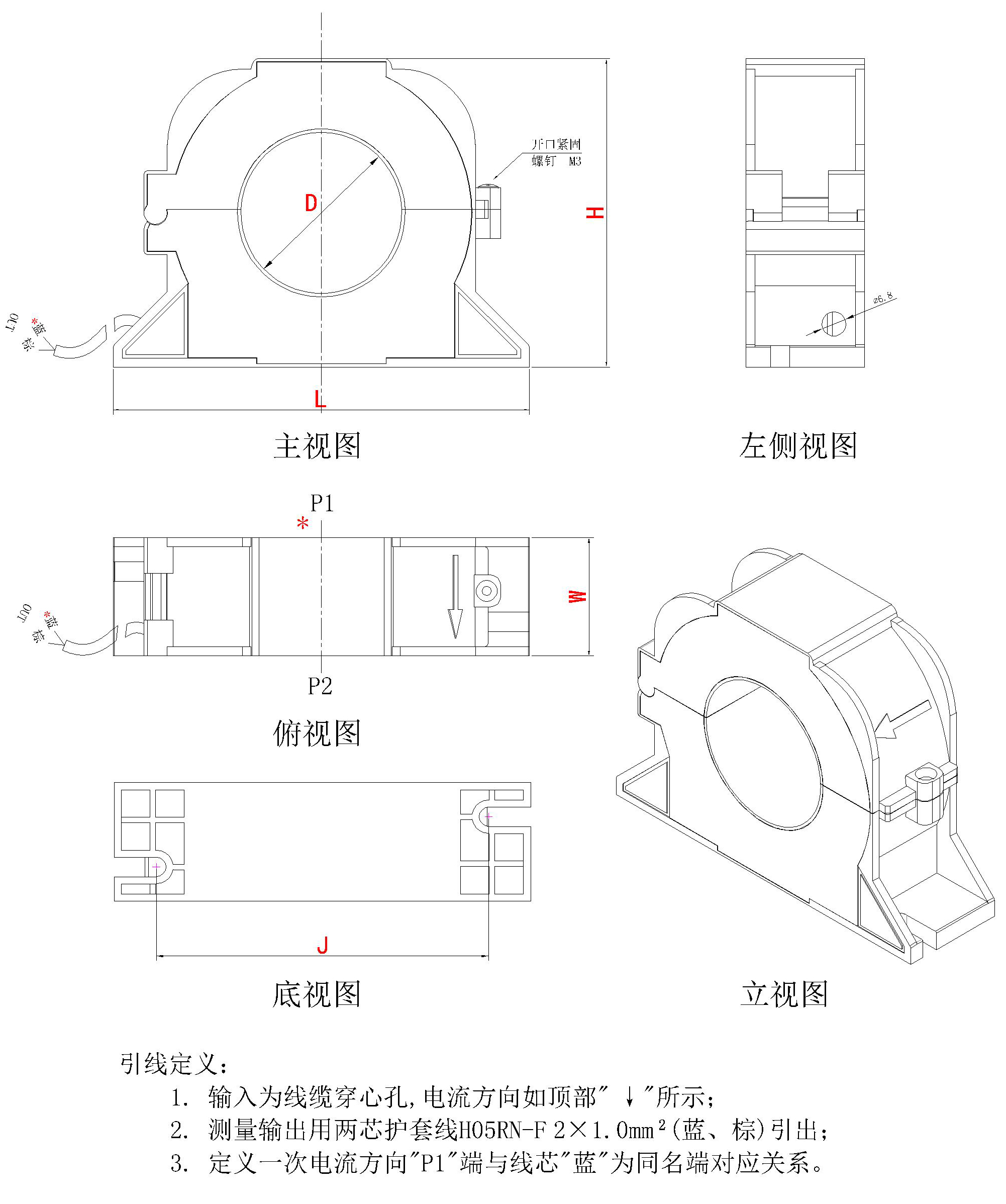

外形及安装尺寸

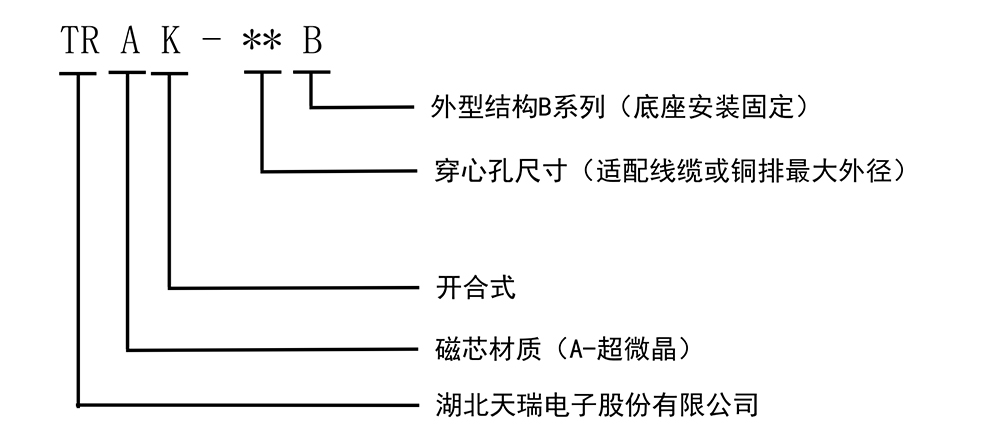

产品型号	额定输入	额定输出	精度等级	外形尺寸(mm)						产品规格书
产品型号	额定输入	额定输出	精度等级	D	L	W	H	J	K	产品规格书
TRAK-30B	0～1A	0～0.5mA (0~1V)	0.5 1.0	30	88	30	68	76	M5
TRAK-45B				45	116	33	86	92	M5
TRAK-65B				65	130	33	105	110	M6
TRAK-80B				80	160	33	128	143	M6
TRAK-100B				100	188	33	154	178	M6
TRAK-150B				150	238	33	204	228	M6
