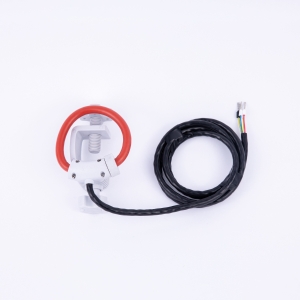

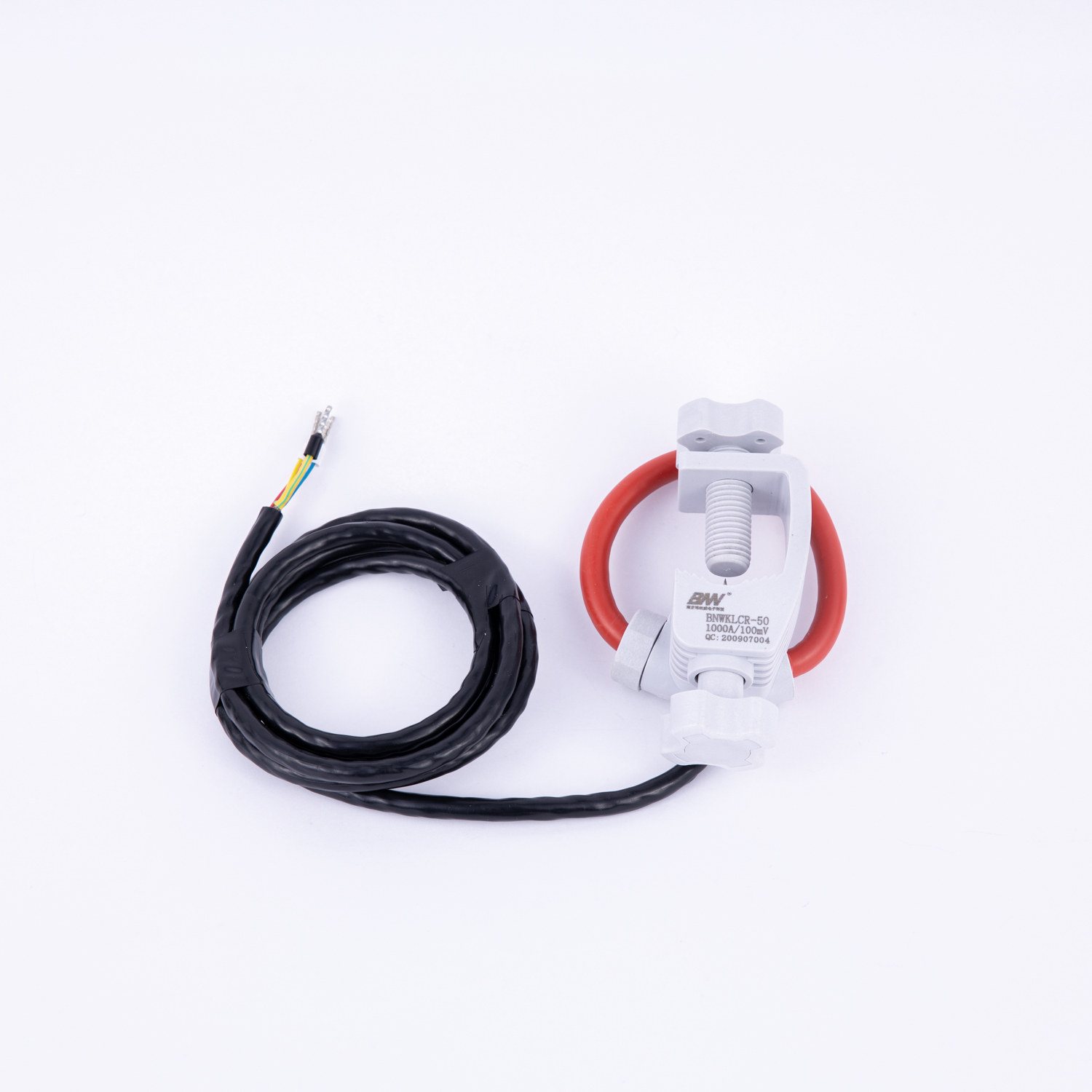

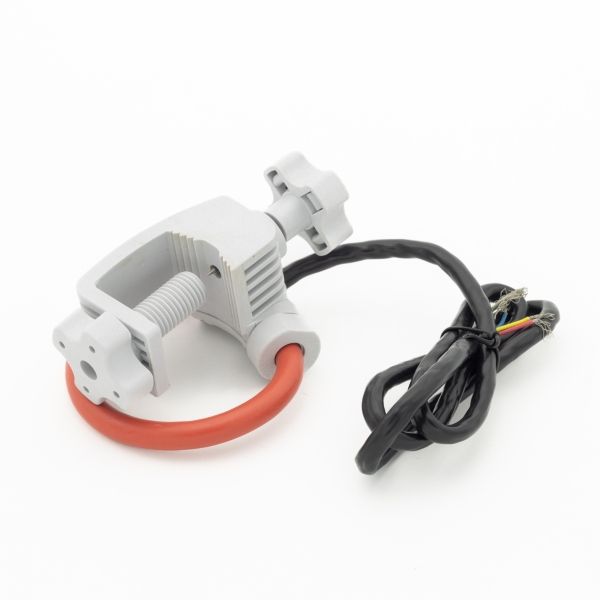

产品概述

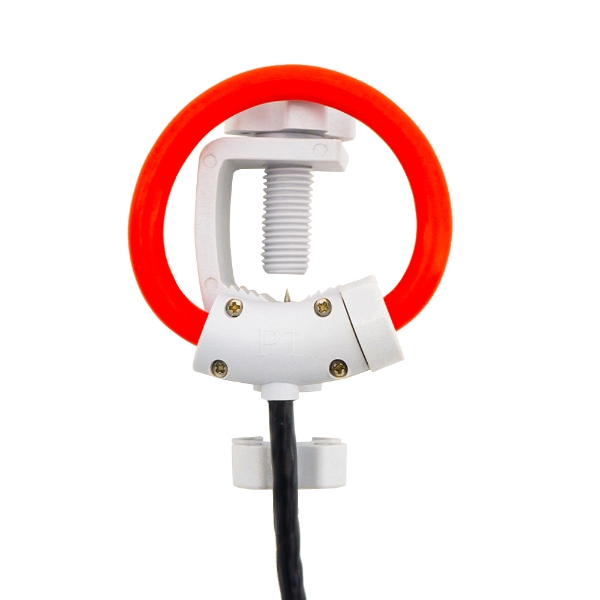

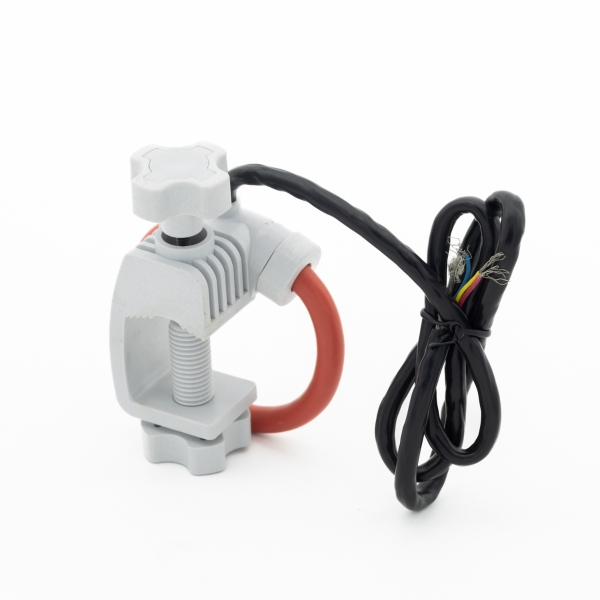

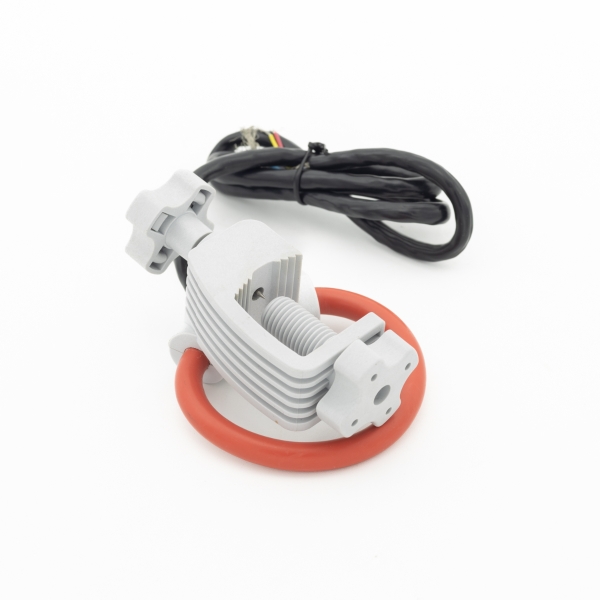

BNWKLC-R系列开合式穿刺取电柔性罗氏线圈,主要用于穿刺针电压取电,大电流测量保护。输出信号是电流对时间的微分,通过一个积分器,就可以真实还原被测电流。线圈具有极佳的瞬态反应能力,无磁滞和磁和饱和现象,测量范围宽,精度高,频率响应范围宽的特点。开合结构,柔性硅橡胶表被和骨架,可以用来测量尺寸很大或形状不规则的导体电流,线圈所需的安装空间极小,重量轻,安装简单方便,无需破坏导体。广泛应用在传统测量电流的CT无法正常使用的大电流的测量。
产品特点


开合式结构,易于现场安装,操作方便。不需断开被测初级电缆即可快速、方便地安装或拆除,有效进行安全、简便的电流测试;

柔性结构设计,可以检测不规则一次导体的电流;

输出电压低,线性度高,使用频率范围宽,不会产生饱和(无积分器时);

二次输出采用屏蔽线,长度可根据客户要求定制。

应用范围

测量大电流交流信号(如:短路电流);测量峰值较高的脉冲信号(如:雷击电流);谐波电流信号分析;电焊机的电流测量(如:电阻焊);不规则导体电流的测量(如:铁轨电流测量);仪表测量,钳形表互感器(如:测量尺寸不规则的导体)。
性能指标


电气

性能

参数

工作温度 -40℃~+70℃ 相对湿度 ≤90%
电压等级 0.4/0.66/0.72kV 精度等级 5%(不带积分器)
额定输入电流 10~2000A 相位误差 ≤60分(45HZ~65Hz)
线性范围 5%~120% 响应频宽 1HZ~1MHz
辅助积分器电源 5~15VDC 绝缘强度 1000MΩ/500V/min

机械

结构

参数

外壳 PC阻燃等级94-V0 输出方式 三芯屏蔽线
骨架及表被 硅橡胶 穿刺针 不锈钢“304”
电流输出 蓝线-黄线 取电输出 红线

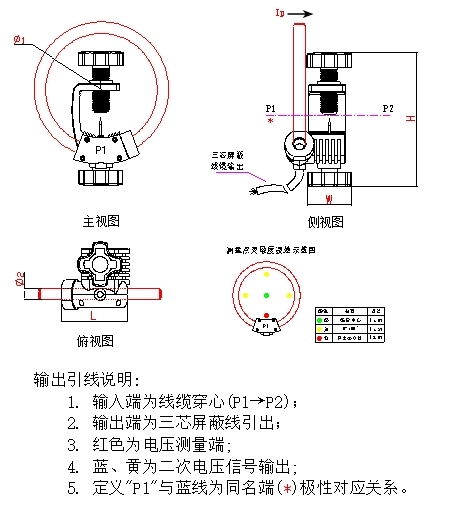

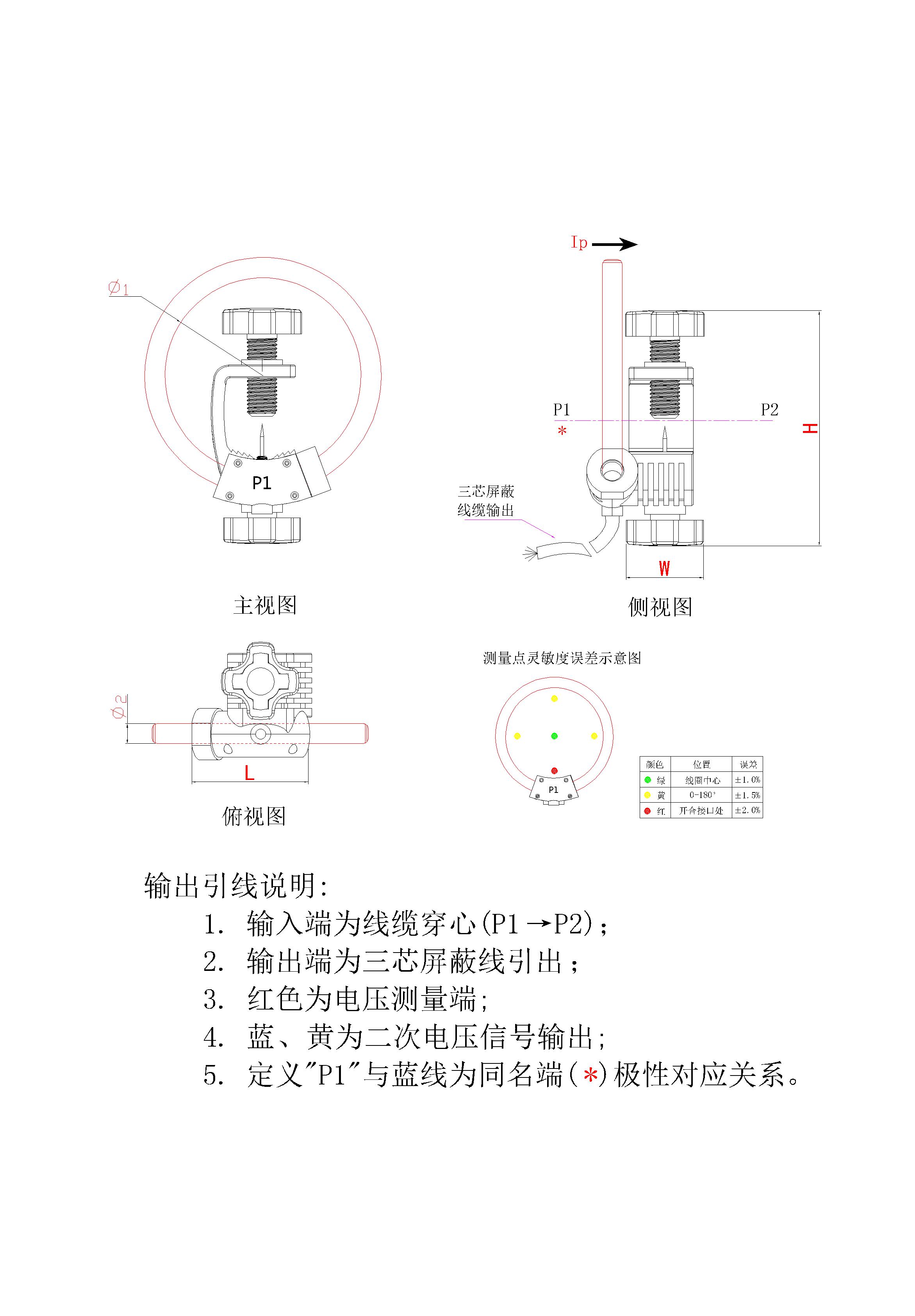

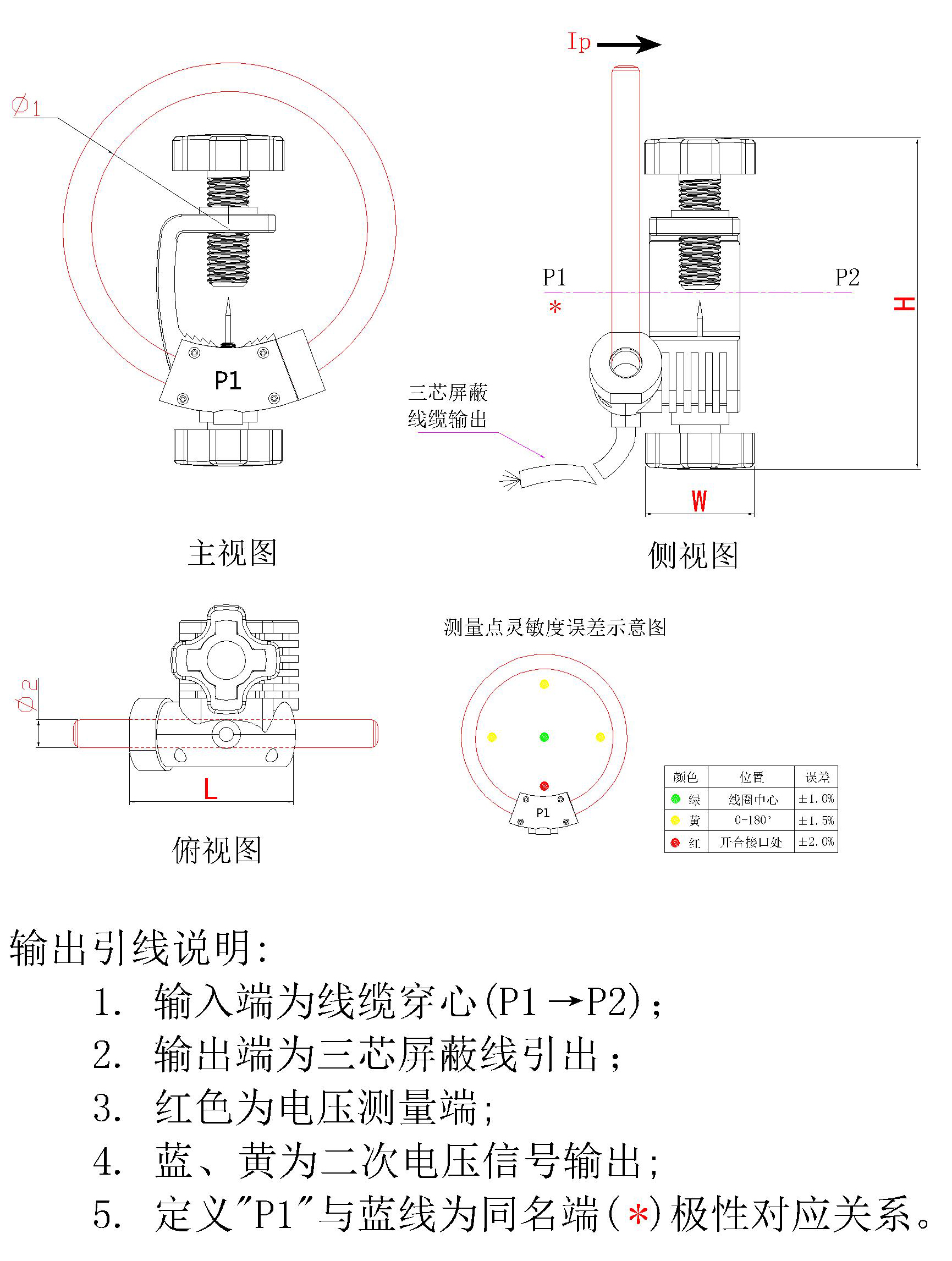

外形及安装尺寸

产品
型号
额定
输入
额定
输出
精度
等级
外形尺寸(mm)
Φ1 Φ2 L W H
BNWKLC-50R 1000A 50mV
100mV
0.5
1.0
50 8 42 33 88
BNWKLC-100R 4000A 100 10 42 33 88

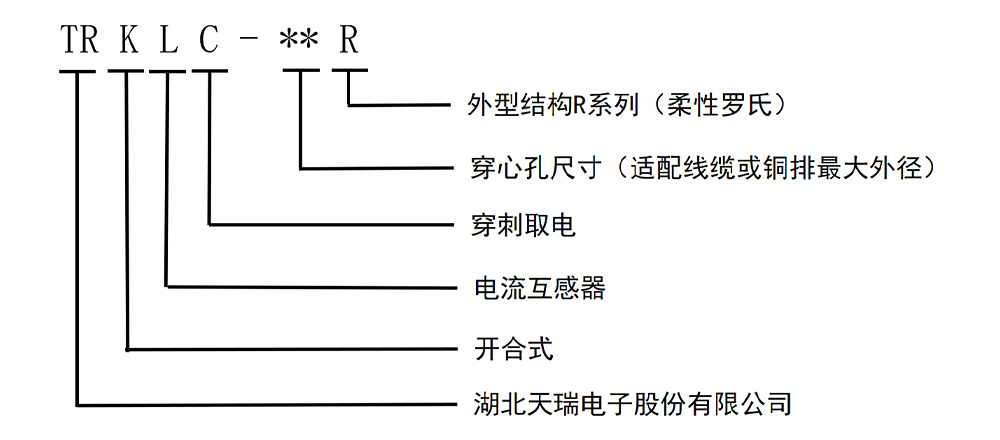

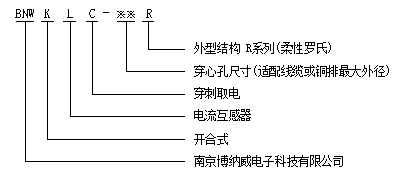

产品型号命名规则

安装注意事项


互感器带电操作,必须戴绝缘手套,手不得直接触碰屏蔽线红色线芯;

输出引线如有破损请勿使用。如果因操作不当导致的安全问题,我司概不负责。

湖北天瑞电子股份有限公司的主营产品有:电流互感器、电压互感器、电流变换器、电压变换器、霍尔传感器等,希望可以帮到你。

天瑞公司现有三大业务领域分别是:继电保护与自动化、智能电网、新能源。其中,继保领域主要目标市场为:电量传感器、GPS同步时钟源;智能电网领域主要目标市场为:数显电力仪表、高压电能计量装置;新能源领域主要目标市场为:太阳能和风电转换装置、新能源电池监控装置等。

以满足客户需求为工作焦点,关注产品质量,提倡产品标准化,使经营业绩得到了蓬勃发展。近五年销售收入年均增幅为35%,高出行业增长水平20个百分点。 天瑞公司现有三大业务领域分别是:继电保护与自动化、智能电网、新能源。其中,继保领域主要目标市场为:电量传感器、GPS同步时钟源;智能电网领域主要目标市场为:数显电力仪表、高压电能计量装置;新能源领域主要目标市场为:太阳能和风电转换装置、新能源电池监控装置等。公司自成立之初,就致力做好做精做强电力电子产业,积极承担社会责任,高度重视人才培养,现已成为行业内广受尊重的企业之一。

2006年被推选为中国电器工业协会理事单位 2010年被评定为国家高新技术企业 2013年被中华全国总工会评为“工人先锋号”,被授予湖北省名牌 2014年被中国电子工业协会评为“全国电子信息行业最具社会责任企业”称号 2015年被授予湖北省著名商标2017年被评定为“中国驰名商标”

湖北天瑞电子股份有限公司从1998年在湖北省天门市成立, 有着超过20年的技术开发和生产管理的经验积累。

电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

按照用途不同,电流互感器大致可分为两类 : 测量用电流互感器:在正常工作电流范围内,向测量、计量等装置提供电网的电流信息。 保护用电流互感器:在电网故障状态下,向继电保护等装置提供电网故障电流信息。

剩余电流互感器是漏电保护器的检测元件,它的主要功能是检测通过互感器铁心的主电路的剩余电流(触电、漏电等接地故障电流),并将一次回路的剩余电流变换成二次回路的输出电压。剩余电流互感器是漏电保护器中最关键的部件之一。

电压传感器的原理: 对于交流电压测量,可用电压互感器作为传感元件,即使用一台电压互感器将被测电压降至到可利用的低电压,然后通过相关电路变换成与被测电压成线性关系的直流电压送入到数据采集系统和A/D转换器。 当被测电压为直流电压时,可用分压电阻作为传感元件,并联在被测元件两端的电阻值应足够大(一般应控制在消耗功率小于被测电机额定功率的1/1000以下)),以尽可能地减少该回路电流产生的损耗给测量值造成的影响,对于低压电机,应在10KΩ左右。取该被测电压在电阻上的一部分电压降作为信号,直接送入到数据采集系统和A/D转换器。

电压传感器的作用是自动检测电压,从而使我们能够对设备或系统的电压进行控制和显示,必要时采取过电压、欠电压等自动保护措施。
