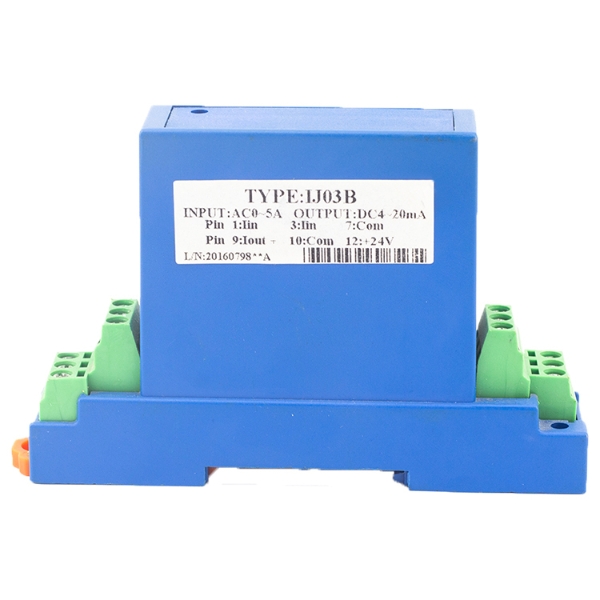

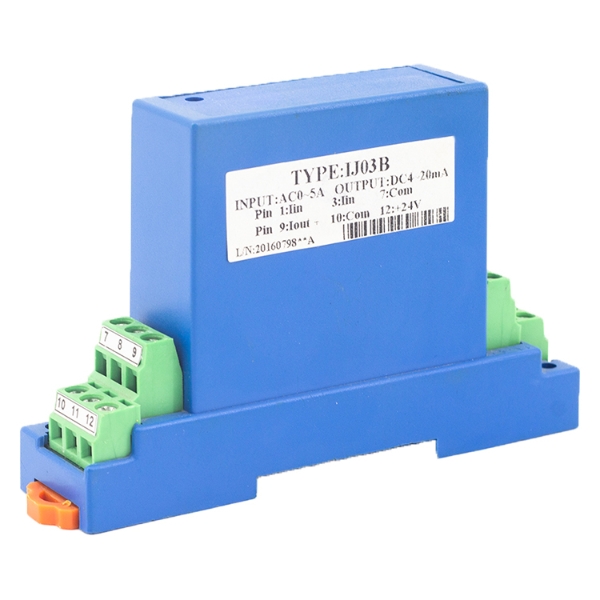

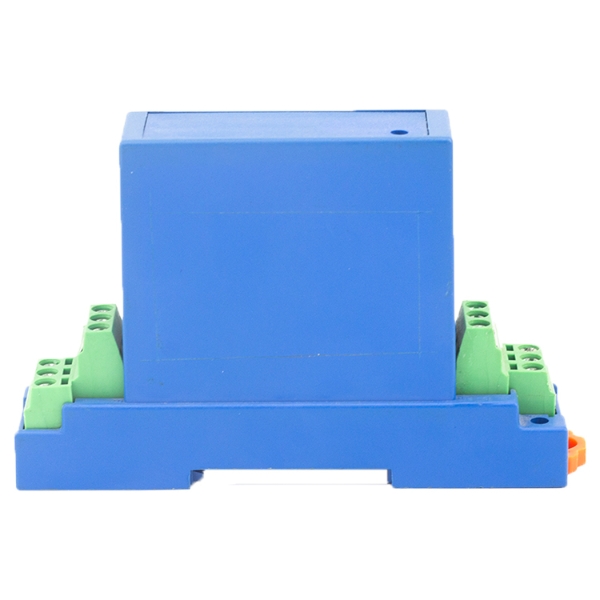

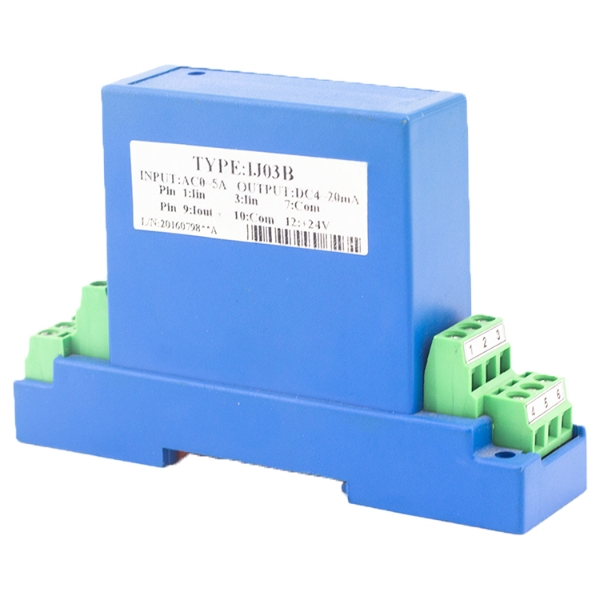

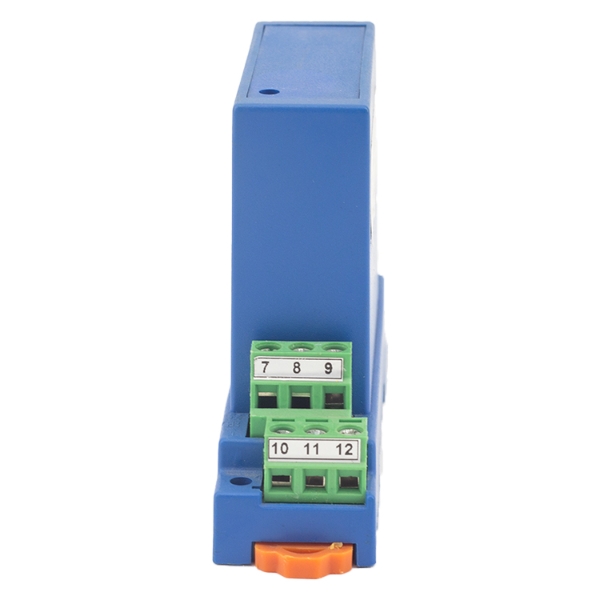

产品概述

该变送器可对现场大电流高压、功率、频率、相角、电镀等参量进行隔离测量和变换，其输出信号可直接和传统的指针式仪表相接，也可与现代的数字自控仪表、各种A/D转换器以及计算机系统直接配接，从而可以形成一个高可靠的工业检测控制系统。
产品特点


出色的精度，良好的线性度

抗外界干扰强，共模抑制比大

低温漂、功耗低、频带宽

原边与副边之间高度隔离

应用范围


自动化控制

测量仪表

铁路监控

电站系统

技术参数

规 格 AC220V/DC5V AC380V/DC5V 单位
VPN 额定原边输入电压(AC) 220 380 V
VP 原边电压测量范围(AC) 0～330 0～570 V
VSN 额定副边输出电压(DC) 5 V
VC 电源电压 +5/12/15/24 V
IC 电流消耗 ＜25+Is mA
Vd 绝缘电压 原边与副边电路之间:3kV/50Hz/1min
εL 线性度 ＜0.2 %FS
X 精度 TA=25℃时:≤±0.5 %
V0 失调电压 TA=25℃时:≤±20 mV
VOT 失调电压温漂 IP=0 TA=-25～+80℃时:≤±0.5 mV/℃
Tr 响应时间 ≤250 μs
f 频带宽度 -3dB 20～5000 Hz
TA 工作环境温度 -25～+80 ℃
TS 储存环境温度 -45～+100 ℃
RL 负载电阻 TA =25℃时: ≤300 Ω

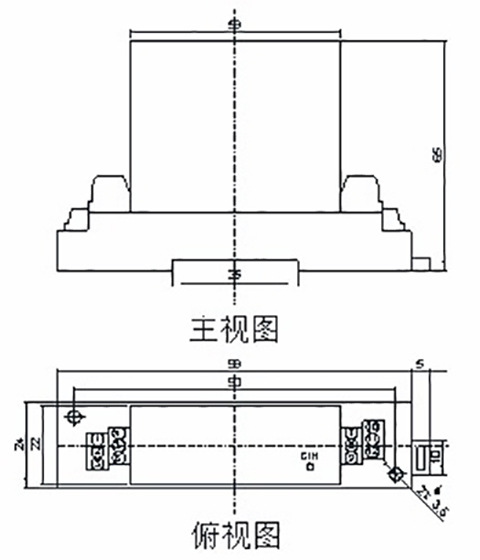

外形及安装尺寸

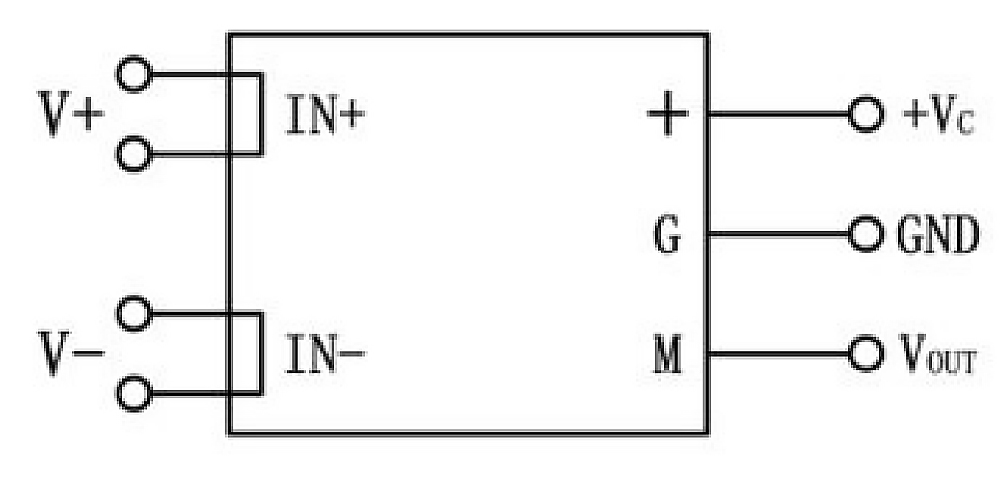

电路链接图

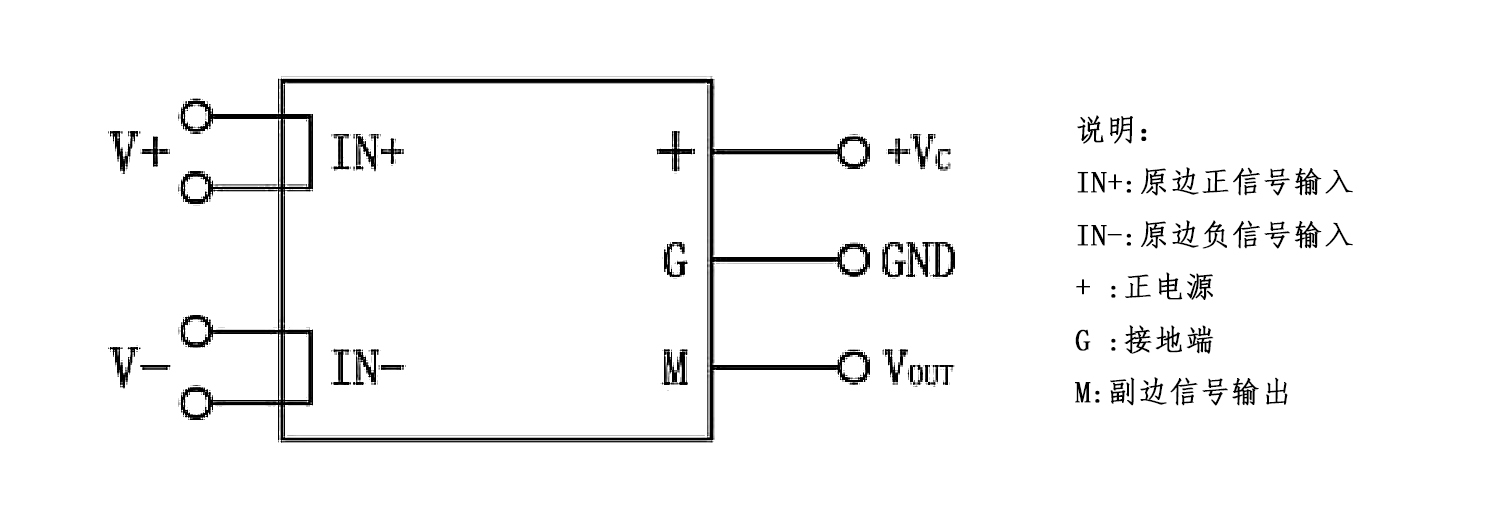

说明：

IN+:原边正信号输入
IN-:原边负信号输入
+ :正电源
G :接地端
M:副边信号输出
安装注意事项


变送器应正确接线，否则可能损坏变送器内部元件

卡轨式安装
